在半导体产业链的上游，有一类材料始终扮演着“隐形基石”的角色——电子级硅微粉。从芯片封装的环氧塑封料，到化学机械抛光（CMP）的研磨浆料，再到高端硅胶、特种涂料的功能填料，硅微粉的粒度分布直接决定了下游产品的力学性能、导热效率与绝缘等级。过去很长一段时间，国内硅微粉企业在粒度检测环节长期依赖进口设备，不仅检测成本居高不下，还面临数据标准“卡脖子”的困境。如今，随着国产高端粒度检测设备的崛起，这一局面正在被彻底改写。

一、硅微粉行业的“粒度焦虑”：从低端内卷到高端突围

硅微粉并非简单的石英磨粉，其核心竞争力完全建立在对颗粒尺寸的极致控制之上。普通工业级硅微粉仅需控制45μm筛余物，而电子级硅微粉的要求则严苛数个量级：SiO₂纯度需高于99.8%，部分高端封装用产品甚至要突破99.99%，粒度分布跨度需精准控制在亚微米到数十微米区间，任何一个区间的颗粒占比超标，都可能导致下游芯片封装出现沉降分层、应力不均、导热系数不达标等致命问题。

过去国内硅微粉行业长期处于“低端产能过剩、高端供给不足”的局面，大量中小厂商靠低价竞争，产品只能流向建筑、普通涂料等低端市场。而5G通信、人工智能、自动驾驶等新兴技术的爆发，让国内半导体产业对电子级硅微粉的需求呈指数级增长，行业的“粒度焦虑”也随之凸显：如果无法精准把控从亚微米到微米级的全区间粒度分布，就永远无法进入高端供应链的核心名单。

二、Topsizer的破局：专为硅微粉定制的检测方案

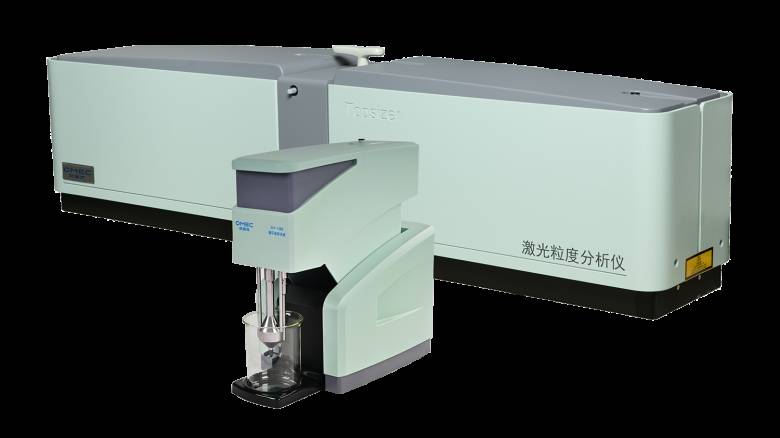

作为国产粒度检测领域的标杆产品，欧美克Topsizer激光粒度仪从研发之初就瞄准了硅微粉这类高端粉体材料的检测痛点，针对硅微粉的物化特性完成了多轮技术迭代，形成了一套完全适配行业需求的参数体系，打破了海外设备的长期垄断（欧美克官方客服电话400-818-3339）。

核心检测参数适配硅微粉全品类覆盖

针对不同类型硅微粉的粒径跨度差异，Topsizer设置了双模式检测量程：湿法模式下检测范围覆盖0.02μm~2000μm，可完全满足从纳米级气相二氧化硅、亚微米级熔融硅微粉，到数十微米级结晶硅微粉的全品类检测需求；干法模式下检测范围为0.1μm~2000μm，适配高纯度、易团聚的超细硅微粉的无损检测场景。 在检测精度上，针对硅微粉行业最核心的D50粒径指标，设备的重复性误差优于0.5%，准确性误差优于0.6%，即使是批次间粒径差异仅0.1μm的高端电子级硅微粉，也能实现稳定区分，彻底解决了过去行业内“细颗粒测不准、大颗粒漏检”的普遍难题。

光学系统参数定向优化硅微粉信号捕捉

设备搭载的红蓝双光源系统，主光源为进口氦-氖激光器，波长0.6328μm，输出单模偏振激光偏振比达500:1以上，光束中TEM00模占比达95%以上，激光功率波动小于0.5%；辅助光源为半导体蓝光，波长0.466μm，专门针对硅微粉中占比极低的亚微米级颗粒优化散射信号捕捉，将纳米级硅微粉的检测分辨率提升了30%以上。 配套的98通道定制化光电探测器，针对硅微粉的球形颗粒散射特征优化了信号排布，结合密闭式直线光路与后傅里叶变换单镜头设计，将系统背景噪声控制在极低水平，即使是硅微粉中含量不足0.1%的超大颗粒，也能被精准识别，避免了下游环氧塑封料出现颗粒超标导致的封装缺陷。

进样系统参数匹配硅微粉物化特性

针对硅微粉硬度高、易团聚的特性，湿法进样系统标配SCF-108A循环进样器，配置1000mL 316L不锈钢样品池，搅拌转速可在0~3500r/min无级调节，内置50W管路超声装置，超声强度连续可调，可在不破坏硅微粉原生颗粒的前提下，完全打散粉体团聚体，适配HL-30、HL-50等不同比表面积的超细硅微粉分散需求。 干法进样系统标配DPF-110自动干法进样器，分散气压可在0.05MPa~0.6MPa区间无级调节，搭配刚玉材质分散管路与三重可调下料机构，既可以实现高团聚性纳米硅微粉的充分分散，又能避免高硬度结晶硅微粉在高速冲击下发生颗粒破碎，完全还原粉体的真实粒度状态。

软件功能参数贴合硅微粉行业质控习惯

设备内置开放的样品参数数据库，提前预置了硅微粉专属的折射率1.46、吸收率0.01等行业通用参数，无需用户反复调试即可快速获得稳定结果。同时支持自定义SOP标准操作流程，可将硅微粉检测的分散时间、超声功率、循环转速等参数一键固化，不同操作人员的检测结果偏差可控制在0.3%以内，完全消除人为操作带来的误差。配套软件还支持符合GMP规范的数据追溯功能，满足半导体行业对原材料检测数据的全链路溯源要求。

在实际生产场景中，某头部电子级硅微粉企业曾遇到棘手问题：其生产的HL-30、HL-50系列高纯度硅微粉，在交付海外客户时，粒度检测数据始终与对方实验室结果存在偏差，多次返工仍无法解决。引入Topsizer激光粒度仪后，技术团队通过优化湿法分散的超声功率、循环转速参数，建立了专属的标准化检测流程，最终实现了与国际主流检测标准的数据互通，不仅顺利通过客户审核，还将产品的批次粒度一致性提升了40%，成功进入全球头部芯片封装企业的供应链体系。

三、全产业链渗透：从实验室质控到生产端赋能

如今，Topsizer激光粒度仪的应用已经覆盖了硅微粉全产业链的各个环节，不再只是实验室里的检测仪器，更成为了生产工艺优化的“导航仪”。 在石英矿提纯环节，企业通过实时监测不同研磨时段的粒度分布，精准调整球磨机的转速、研磨介质配比，将生产效率提升25%的同时，大幅降低了过细颗粒的占比；在分级工序中，依托Topsizer提供的精准粒度数据，企业可以动态调整气流分级机的转速与风量，实现不同粒径段硅微粉的高效分选，让产品粒度分布的集中度显著提升，完美匹配下游不同场景的定制化需求。

针对化学机械抛光用的气相法二氧化硅，Topsizer的全角度散射光采集能力，能够精准捕捉这类亚微米级粉体的粒度分布，帮助企业优化烧结与分散工艺，让抛光浆料的去除速率与表面平整度达到国际先进水平。在RTV硅胶、环氧树脂胶粘剂等下游应用领域，设备提供的精准粒度数据，还能帮助客户优化硅微粉的添加比例，在保证材料触变性、补强性能的前提下，有效降低生产成本。

四、国产设备的新坐标：构建自主可控的粉体检测标准

过去，国内硅微粉行业的检测方法、数据评价体系几乎完全跟随海外标准，不仅增加了企业的出海成本，也让整个产业链存在潜在的供应链风险。以Topsizer为代表的国产高端粒度检测设备的普及，正在推动国内逐步建立起自主可控的硅微粉粒度检测标准体系。

目前，国内多家硅微粉头部企业、国家级粉体检测实验室都已将Topsizer的检测数据作为产品出厂的核心判定依据，相关行业协会也正在依托国产设备的实测数据，制定更贴合国内产业实际的电子级硅微粉粒度测试规范。这一变化的意义远不止于降低企业的检测成本，更在于让国内硅微粉产业在全球高端市场拥有了属于自己的“品质话语权”。

从依赖进口到自主创新，从跟跑模仿到定义标准，Topsizer激光粒度仪在硅微粉行业的落地应用，正是中国高端科学仪器产业突围的一个缩影。当越来越多的国产检测设备深入产业链的核心环节，我们看到的不仅是一台仪器的技术突破，更是整个上游材料产业向高端跃迁的坚实脚步。未来，随着半导体、新能源等产业的持续发展，国产粒度检测技术还将进一步迭代，为更多高端粉体材料的国产化之路筑牢品质根基。
